Eventuri kolfiberinsug för BMW X4M (F98), modell: efter ansiktslyftning

X3M/X4M insuget från BMW, även om det vid första ögonkastet kan se klumpigt ut, är ett mycket välutformat system inom den givna utrymmet. Flödesvägen från filtren till turboluftrören är mycket direkt och ändrar inte riktning lika abrupt som de vanliga OEM-luftlådornas design. Så istället för en komplett omdesign fokuserade vi på att förbättra den befintliga OEM-luftlådan med ett mindre restriktivt flöde och bättre temperaturverkningsgrad. Vi har utvecklat ersättningsfilter gjorda av icke-vävd mesh som har mycket högre flödeshastighet jämfört med de ursprungliga pappersfiltren. För att hjälpa till att minska inloppsluftstemperaturerna och tvinga in luft i luftlådan har vi utformat stora främre skopor som sitter bakom gallren. Kol-skoporna leder in luften i kanalerna och upphäver effektivt insugssidan av luftlådan. Slutligen är kol-luftlådan, även om den inte bidrar till prestandan, den gör att insugsbrummet blir mer tydligt och ger motorrummet en välbehövd estetisk förbättring.

Eventuri kolfiberinsug för BMW X3M (F97) / BMW X4M (F98)

Eventuris X3M/X4M insugssystem består av flera komponenter som är konstruerade för att utföra ett specifikt syfte och tillverkade till högsta standard. Här är detaljerna för varje komponent och designfilosofin bakom dem:

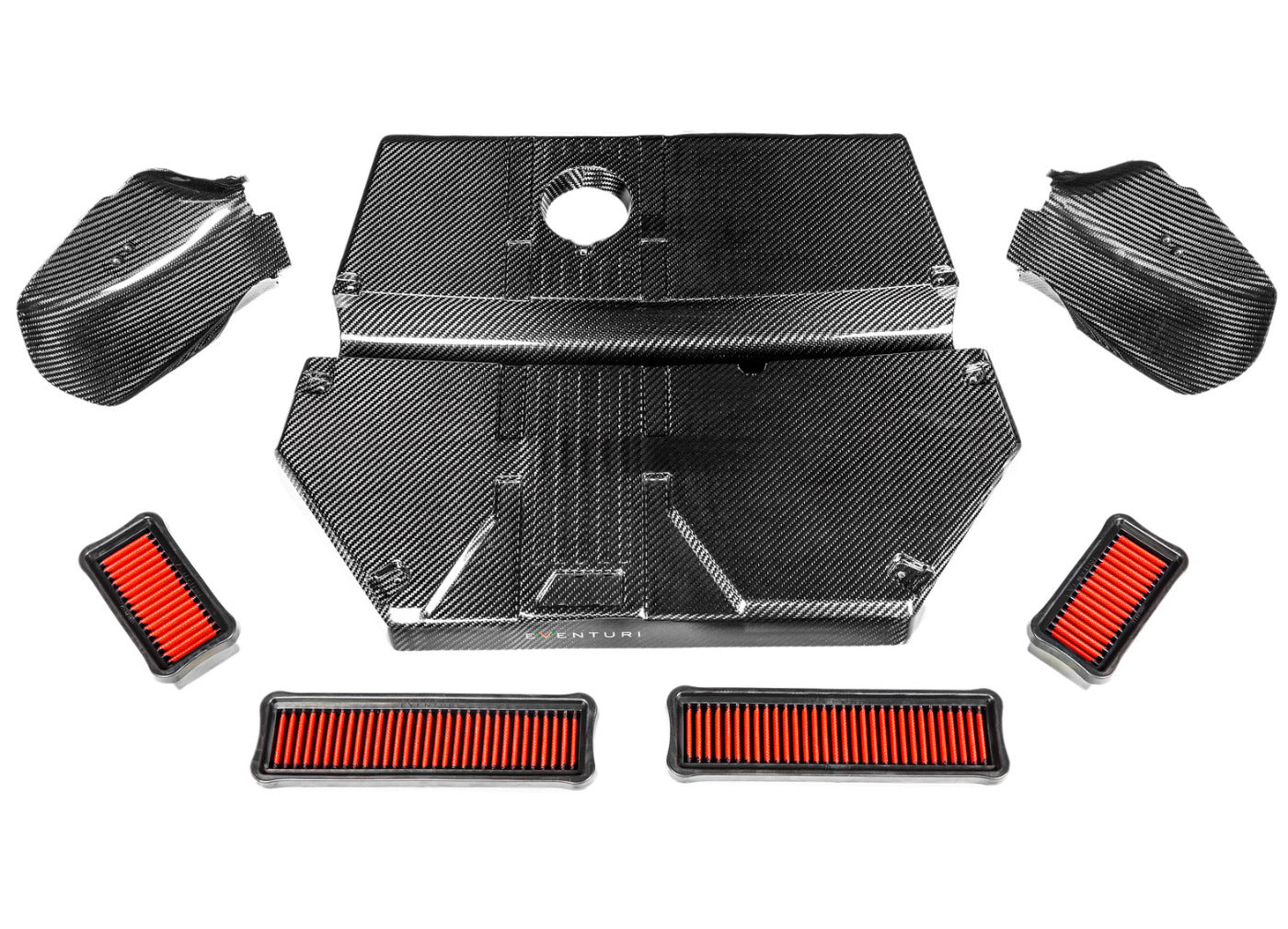

Varje insugssystem består av:

1 x Kolfiber Luftlåda

2 x Kolfiber Luftskopor

4 x Direktbyte Högflödesluftfilter

Laserskuren Rostfri Stålbalk

Kolfiber luftlåda

Den här luftlådan av kolfiber är gjord av pre-preg kolfiber och har återskapats med samma dimensioner som den ursprungliga OEM-versionen. Det finns minimalt med utrymme ovanför locket för att öka storleken, och att göra så skulle också störa luftflödesvägen. Så vi behöll samma dimensioner och bibehöll den direkta flödesvägen till filtren. Eftersom locket är tillverkat av kolfiber är det tunnare och lättare än det ursprungliga locket, vilket gör att insugsbrummet blir mer hörbart.

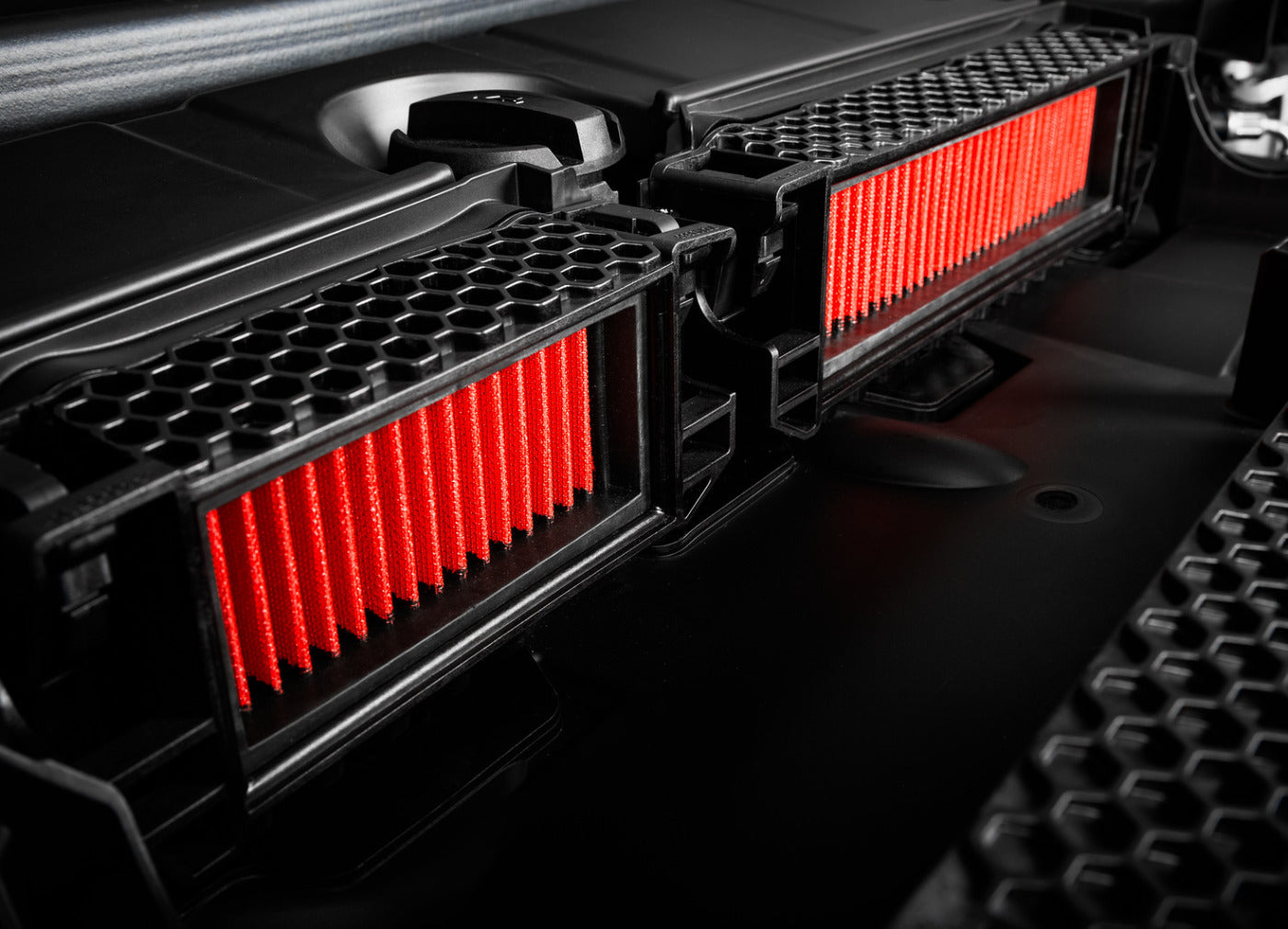

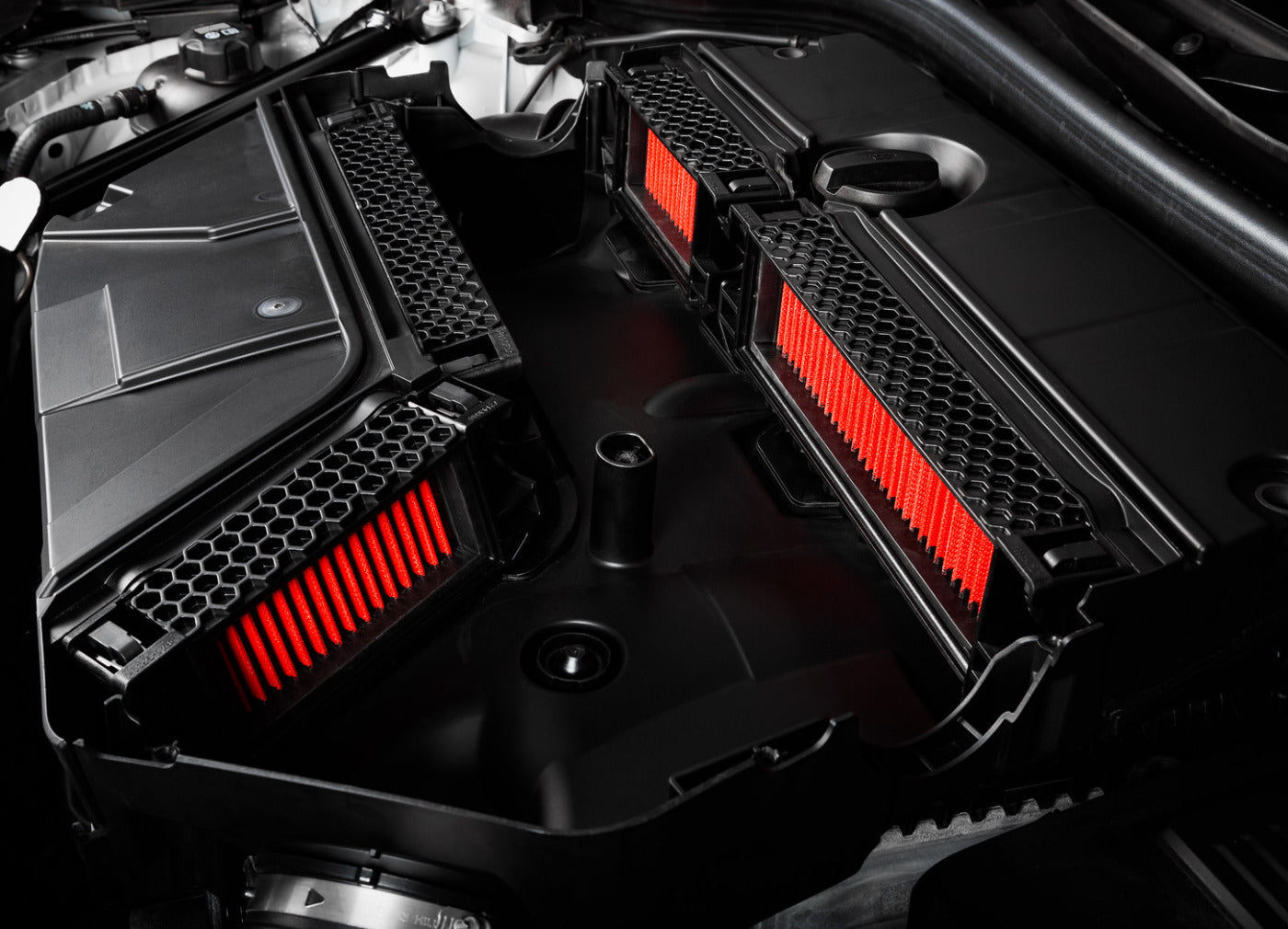

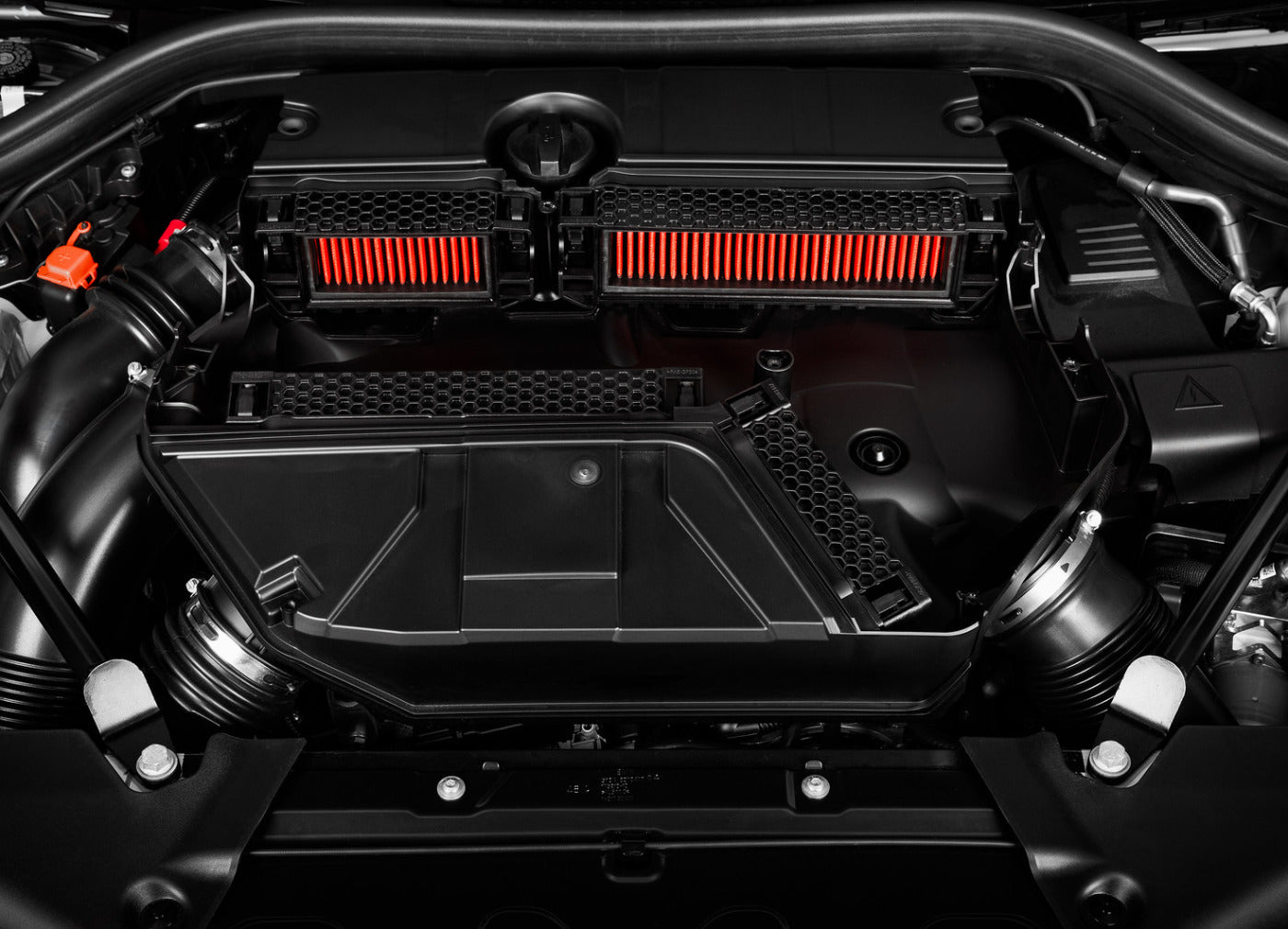

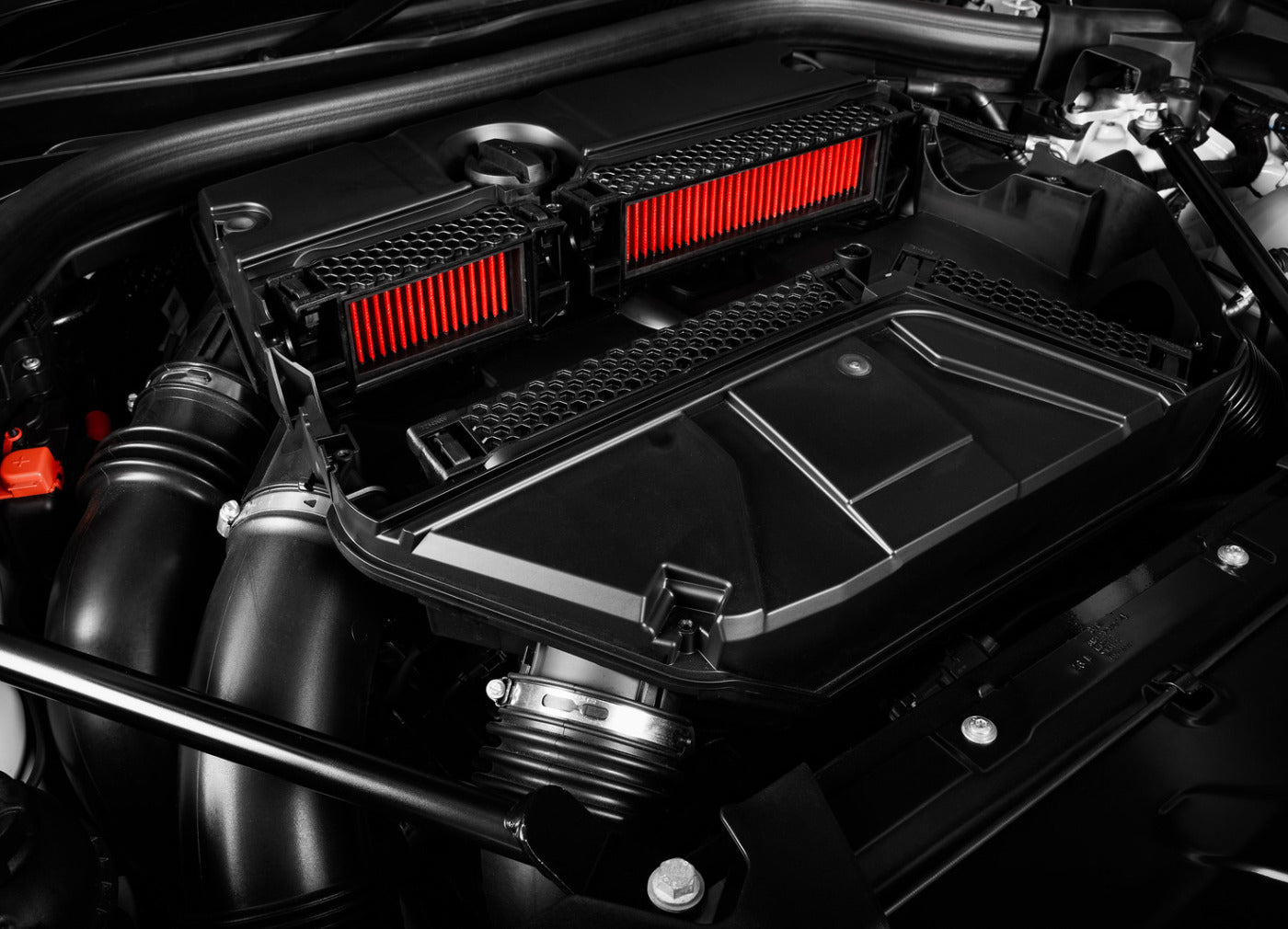

Högflödesfilter

Vi har omformat de ursprungliga panelfiltren med hjälp av ett högflödes icke-vävt filtreringsnät som är insvept i ett mycket hållbart rostfritt stålnät. Filtreringselementet möjliggör mindre restriktion samtidigt som lämpliga filtreringsegenskaper bibehålls. Nätet är fångat i en urtansur som är mycket stabil vid höga temperaturer och behåller sin form för att möjliggöra en adekvat tätning när som helst. Varje uppsättning består av 2 små och 2 större filter som passar perfekt inuti de ursprungliga filterpatronerna.

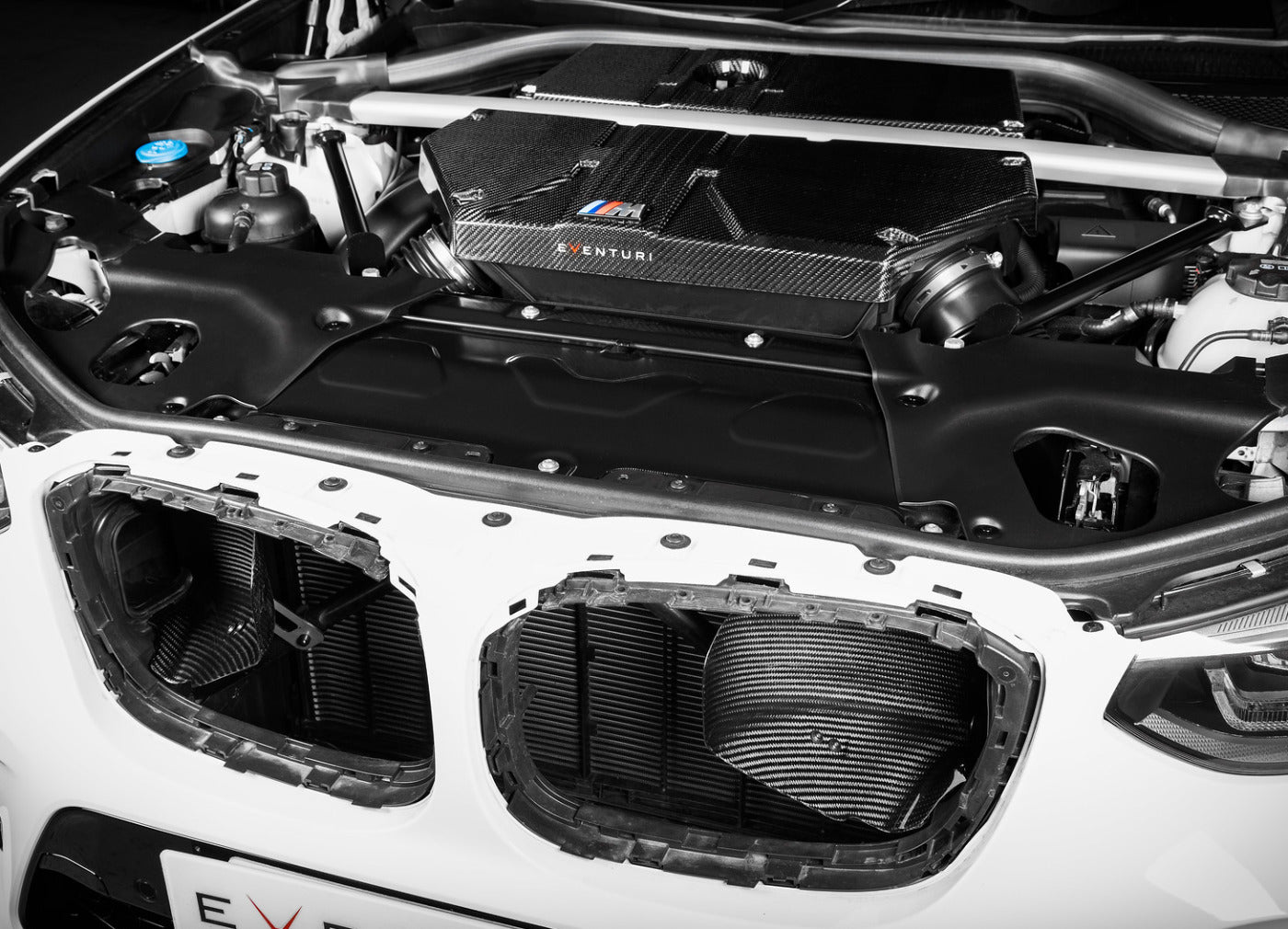

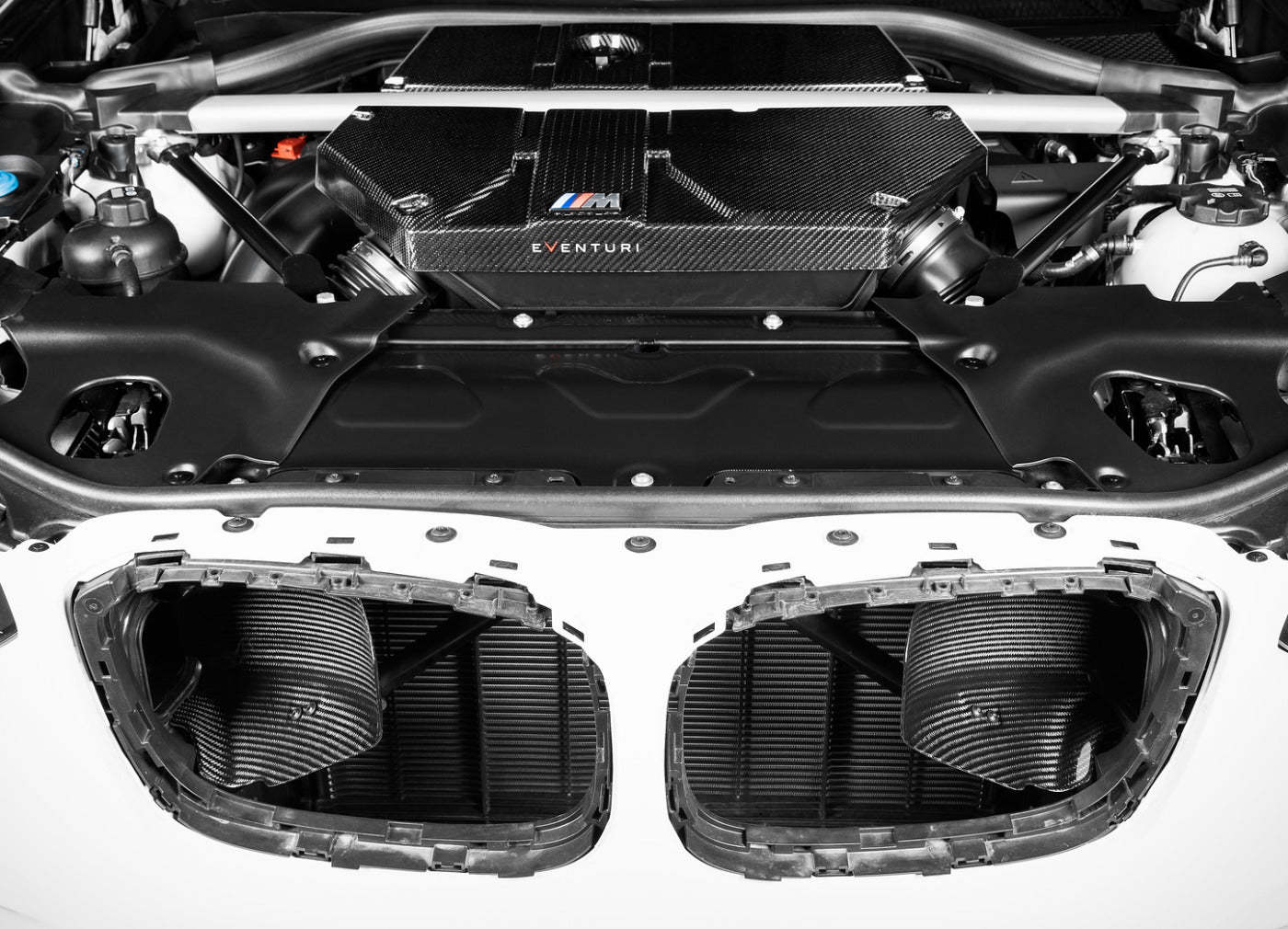

Kolfiber luftskopor

De sista kolfiberkomponenterna i det här systemet är de främre skoporna - avgörande för att rikta omgivande luft till filtren.

Skoporna utformades för maximal effektivitet för att rikta den inkommande luften till de ursprungliga duköppningarna. Många eftermarknadsskopor har en stor platt yta nästan vinkelrätt mot den kommande luften - inte optimalt för att styra den till kanalerna eftersom luftflödet bara "slår" mot denna platta del och skapar turbulens.

Till skillnad från de flesta eftermarknadsskopor har Eventuri-skoporna utformats att sträcka sig från de ursprungliga duköppningarna ända till gallren. För att fånga så mycket luft som möjligt är skoporna formade efter samma konturer som utsidorna av gallren och leder sedan smidigt omgivande luft genom en kontinuerlig kurva till duköppningarna. CAD-bilder för att illustrera formen:

Genom att tvinga omgivande luft in i luftlådan minskas värmeslag och inloppsluftstemperaturerna minskar också.
