Eventuri kolfiberinsug för BMW X4M (F98), modell: före ansiktslyftning

X3M/X4M-insugsuppsättningen från BMW, även om den vid första anblick kan verka klumpig, är ett mycket väl utformat system med tanke på den tillgängliga platsen. Flödesvägen från filtren till turboinsatserna är mycket direkt och ändrar inte riktning lika abrupt som de vanliga OEM-luftboxdesignerna. Så istället för en komplett omkonstruktion fokuserade vi på att förbättra OEM-luftboxen med mindre restriktivt flöde och förbättrad temperaturverkningsgrad. Vi har utvecklat utbytbara drop-in-filter tillverkade av icke-vävt nät som har en mycket högre flödeshastighet jämfört med de ursprungliga pappersfiltren. För att hjälpa till att minska inloppsluftstemperaturerna och tvinga luft in i luftboxen designade vi stora främre skopor som sitter bakom gallren. Kolfiberskopor kanalisera luft in i kanalerna och effektivt befria inloppsiden av luftboxen från begränsningar. Den sista delen är kolfiberluftboxlocket som även om det inte bidrar till prestandan, möjliggör en mer hörd insugningsljud och ger motorrummet en mycket behövd estetisk förbättring.

Eventuri X3M/X4M-insugssystemet består av flera komponenter som är utformade för att utföra ett specifikt syfte och tillverkade till högsta standard. Här är detaljerna för varje komponent och designetiken bakom dem:

Varje insugssystem består av:

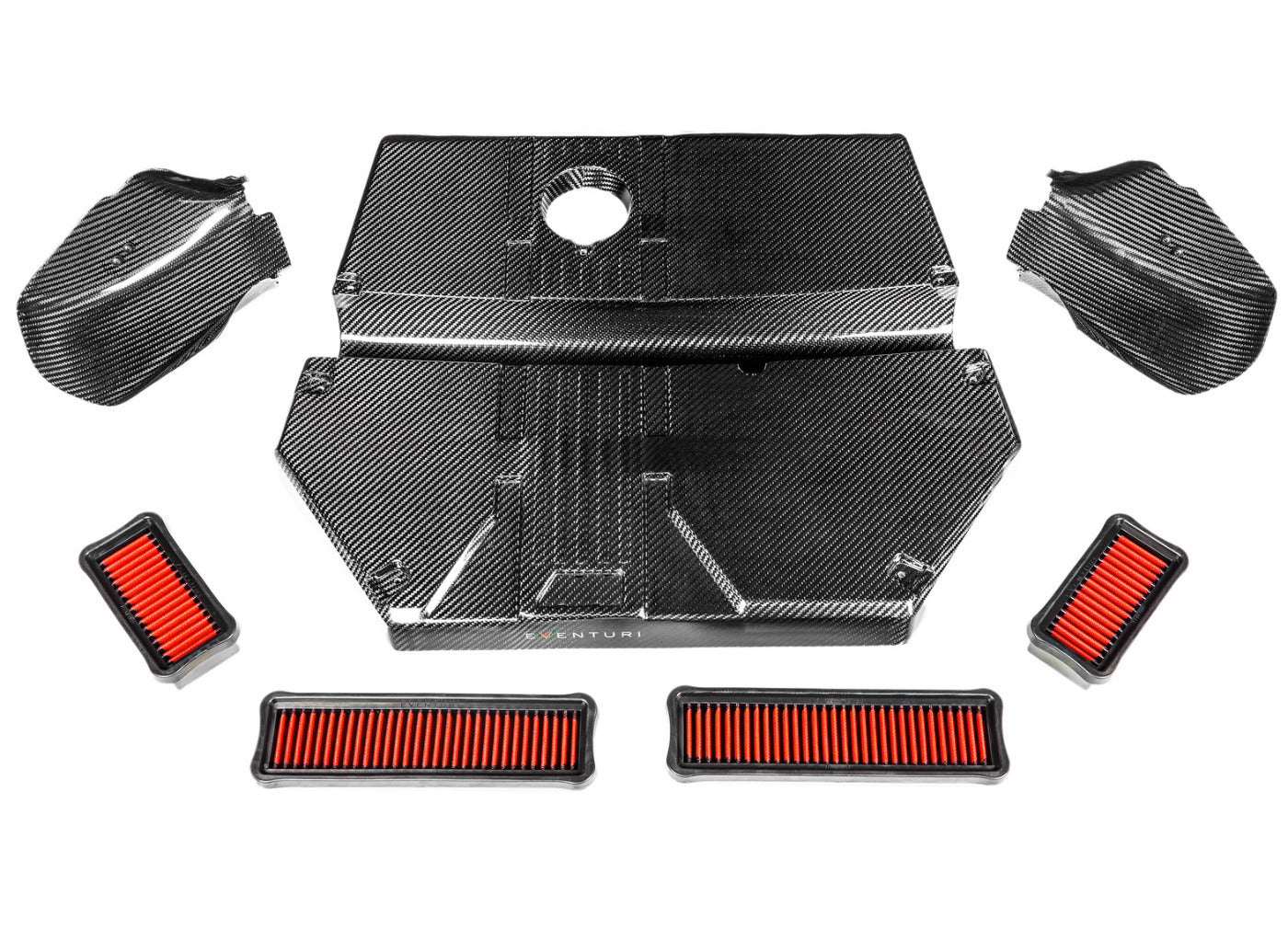

1 x Lock av kolfiber för luftboxen 2 x Kolfiberluftskopor 4 x Direkta utbytesfilter med hög flödeshastighet CNC-bearbetade fästbalkar

Kolfiberluftboxlock

Förprenpreg kolfiberluftboxlocket har återskapats med samma dimensioner som OEM-versionen. Det finns minimalt med utrymme ovanför locket för att öka storleken och det skulle också störa luftflödesbanan. Så vi behöll samma dimensioner och bibehöll den direkta flödesvägen till filtren. Eftersom locket är tillverkat av kolfiber är det tunnare och lättare än det ursprungliga locket och insugningsljudet från motorn är mer hörbart.

Högflödesfilter

Vi har omkonstruerat OEM-panelfiltren med ett högflödes icke-vävt filtreringsnät som är inneslutet i ett mycket hållbart rostfritt stålnät. Filtreringsmaterialet möjliggör mindre restriktion samtidigt som lämpliga filtreringsegenskaper bibehålls. Nätet är fångat i en uretansurrond som är mycket stabilt vid höga temperaturer och behåller sin form för att möjliggöra en adekvat tätning vid alla tidpunkter. Varje uppsättning består av 2 små och 2 större filter som passar perfekt inuti OEM-filterpatronerna.

Kolfiberluftskopor

De sista kolfiberkomponenterna i detta system är de främre skoporna - avgörande för att dirigera omgivande luft till filtren.

Skoporna designades för maximal effektivitet för att dirigera inkommande luft till de ursprungliga luftintagsöppningarna. Många eftermarknadsskopor har en stor platt yta nästan vinkelrät mot den inkommande luften - inte bra för att styra den in i luftintagen eftersom luftflödet bara "möter" denna platta del och skapar turbulens.

Till skillnad från de flesta eftermarknadsskopor har Eventuri-skoporna utformats för att sträcka sig från de ursprungliga luftintagsöppningarna hela vägen till gallren. För att fånga så mycket luft som möjligt är skoporna formade efter samma konturer som utsidorna av gallren och leder sedan smidigt omgivande luft genom en kontinuerlig kurva till luftintagsöppningarna. CAD-bilder för att illustrera formen:

Genom att tvinga omgivande luft in i luftboxen minskas värmesänka och inloppsluftstemperaturerna minskas också.
